Co to jest zawór zwrotny 3/4?
Zawór zwrotny o średnicy 3/4 cala odgrywa kluczową rolę w systemach hydraulicznych. Jego głównym celem jest zapewnienie jednokierunkowego przepływu wody, co jest niezwykle istotne w różnych instalacjach, takich jak:
- wodociągowe,
- filtracyjne,
- ogrodowe.
Dzięki temu zaworowi ciecz nie cofa się, co jest niezbędne dla prawidłowego funkcjonowania całego systemu. Często w konstrukcji tych zaworów można znaleźć mosiężny grzybek, który działa automatycznie, zamykając przepływ, gdy kierunek zmienia się na przeciwny. To właśnie dzięki temu zawory te są tak wszechstronne i sprawdzają się zarówno w domowych, jak i przemysłowych warunkach. Ich prosta budowa i wysoka niezawodność umożliwiają ich zastosowanie w różnorodnych okolicznościach.
Zawory zwrotne odgrywają istotną rolę w zabezpieczaniu systemów przed niepożądanym przepływem zwrotnym, który może prowadzić do poważnych awarii czy uszkodzeń. Kluczowe jest, aby odpowiednio dobrać zawór do specyfikacji danej instalacji. Na przykład, w systemach filtracyjnych, zawór zwrotny chroni filtry przed cofaniem się zanieczyszczeń, co przekłada się na ich długowieczność i efektywność. Z tego powodu, zawór zwrotny 3/4 cala ma ogromny wpływ na ogólną wydajność i trwałość instalacji wodnych.

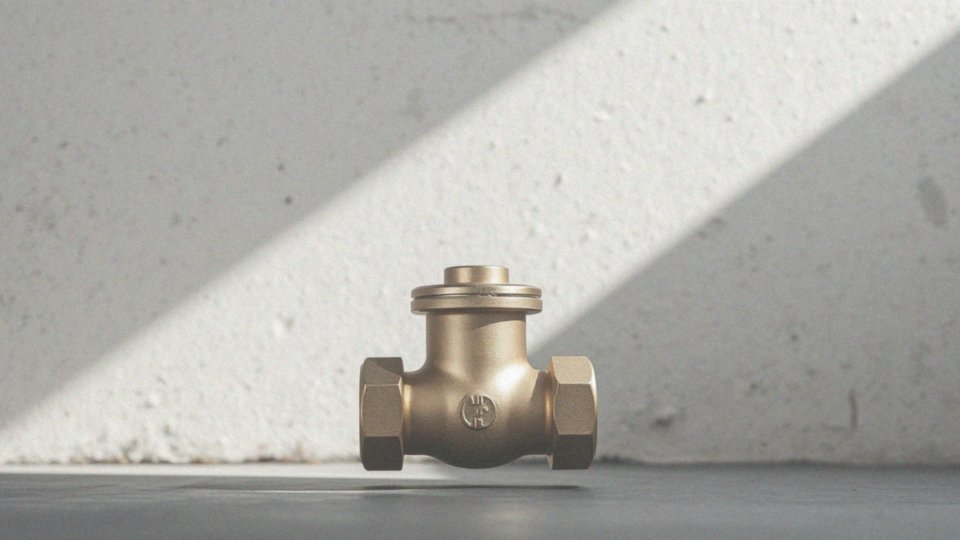

Jakie są dane techniczne zaworu zwrotnego 3/4?
Wybór odpowiedniego zaworu zwrotnego o średnicy 3/4 cala wymaga zwrócenia uwagi na ważne parametry techniczne. Zawór ten charakteryzuje się:
- gwintem przyłączeniowym o średnicy 3/4 cala,
- wewnętrznym gwintem 3/4″ GW,
- zewnętrznym gwintem 3/4″ GZ.
Jego korpus, który wykonano z mosiądzu CW617N według normy EN12165, gwarantuje doskonałą odporność na korozję oraz znaczną wytrzymałość na różne warunki. Dzięki nominalnemu ciśnieniu PN wynoszącemu do 16 bar, a w niektórych wersjach nawet do 30 bar, ten zawór sprawdzi się w wymagających środowiskach. Ciśnienie potrzebne do jego otwarcia plasuje się zazwyczaj w granicach 0,2 do 0,4 bar, co pozwala na efektywne funkcjonowanie w różnych systemach. Długość zaworu z gwintem wynosi około 94 mm.
W jego części uszczelniającej zastosowano o-ring, który wykonany jest z NBR oraz EPDM, a sprężyna zrobiona jest ze stali nierdzewnej 1.4310. Użycie tych materiałów przyczynia się do długotrwałej i niezawodnej pracy urządzenia. Parametr przepustowości Kv wynoszący 8,21 m³/h wskazuje na doskonałe właściwości hydrauliczne, umożliwiające swobodny przepływ wody.
Jakie są normy dotyczące zaworu zwrotnego 3/4?
Normy dotyczące zaworu zwrotnego o średnicy 3/4 cala koncentrują się na jego budowie, zastosowanych materiałach oraz bezpieczeństwie użytkowania. Kluczowe dokumenty to:
- PN-EN 1074-3, dotycząca armatury wodociągowej,
- PN-EN 12164,
- PN-EN 12165, wskazujące wymagania dla mosiądzu używanego w produkcji tych zaworów.
Przestrzeganie tych standardów gwarantuje, że zawory zwrotne odpowiadają oczekiwaniom dotyczącym jakości i trwałości. To ma szczególne znaczenie w instalacjach wodnych, w tym w systemach dostarczania wody pitnej. Normy te znacząco zwiększają bezpieczeństwo, ponieważ zmniejszają ryzyko niepożądanego przepływu zwrotnego, który mógłby prowadzić do poważnych uszkodzeń w systemach hydraulicznych. Dodatkowo, użycie odpowiednich materiałów, takich jak mosiądz zgodny z normami, wpływa pozytywnie na wydajność oraz długowieczność zaworu zwrotnego o średnicy 3/4 cala, co z kolei przyczynia się do jego efektywności w codziennym użytku.
Jakie materiały są używane do produkcji zaworu zwrotnego 3/4?
Produkcja zaworu zwrotnego o średnicy 3/4 cala wiąże się z użyciem różnorodnych materiałów, które mają kluczowy wpływ na jego trwałość oraz skuteczność działania. Najczęściej do budowy korpusu wykorzystuje się mosiądz, szczególnie w wersji CW617N zgodnej z normą EN12165, ze względu na wysoką odporność na korozję. Mosiężny grzybek, będący istotnym elementem uszczelniającym, gwarantuje efektywne zamknięcie.
Sprężyny wykonane ze stali nierdzewnej, zazwyczaj w klasie 1.4310, zwiększają odporność zaworu na niekorzystne warunki zewnętrzne. Część odpowiedzialna za uszczelnienie produkowana jest z tworzyw sztucznych, takich jak POM, które stosuje się do wytwarzania:
- wkładek zwrotnych,
- prowadnic grzybka,
- uszczelek z sieciowanego EPDM i NBR.
Taki dobór materiałów zapewnia nie tylko szczelność, ale również długotrwałą eksploatację. W niektórych modelach można również znaleźć aluminiowe motylki, co dodatkowo zwiększa funkcjonalność zaworu. Wybór konkretnych surowców uzależniony jest od specyficznych wymagań danej instalacji, takich jak ciśnienie robocze, temperatura oraz odporność na różne chemikalia. Dzięki temu zawory zwrotne 3/4 cala mogą być idealnie dostosowane do szerokiego zakresu zastosowań, począwszy od domowych instalacji wodociągowych, aż po bardziej specjalistyczne systemy przemysłowe.
Jakie są zalety zaworu zwrotnego do wody?
Zawór zwrotny do wody oferuje szereg ważnych korzyści, które poprawiają efektywność oraz bezpieczeństwo systemów wodnych. Jego podstawowym zadaniem jest umożliwienie jednokierunkowego przepływu cieczy, co skutecznie zapobiega jej cofaniu się. Jest to szczególnie istotne w instalacjach, takich jak:
- dystrybucja wody pitnej,
- ciepła woda użytkowa,
- centralne ogrzewanie.
Niepożądany zwrot przepływu mógłby bowiem skutkować zanieczyszczeniem lub uszkodzeniem elementów systemu. Zawory zwrotne, często wykonane z wytrzymałych materiałów, jak mosiądz, charakteryzują się długotrwałą żywotnością oraz odpornością na korozję. Dzięki temu można je z powodzeniem stosować zarówno w gospodarstwach domowych, jak i w różnych zastosowaniach przemysłowych. Ich prosta konstrukcja ułatwia montaż oraz późniejsze użytkowanie, co przekłada się na oszczędność czasu i redukcję kosztów napraw. Nie można zapomnieć, że zawór zwrotny ma także kluczowe znaczenie w systemach filtracji wody, minimalizując ryzyko zanieczyszczenia filtrów. Odpowiedni dobór tego elementu do specyfikacji konkretnej instalacji istotnie wpływa na jej wydajność oraz bezpieczeństwo użytkowania. To wszystko jest niezbędne, aby cieszyć się zdrową i wysokiej jakości wodą.
Jakie zastosowania ma zawór zwrotny w systemach filtracji wody?
Zawór zwrotny pełni istotną funkcję w systemach filtracji wody, umożliwiając przepływ jednokierunkowy. Dzięki temu zapobiega cofaniu się zanieczyszczonej wody do filtrów, co chroni je przed uszkodzeniem oraz utrzymuje ich wydajność.
Odpowiednia ochrona filtrów ma bezpośredni wpływ na ich długowieczność i jakość wody, którą otrzymujemy. W instalacjach, w których ciśnienie jest zmienne, rola zaworu zwrotnego staje się jeszcze ważniejsza, ponieważ działa on jako bariera dla niepożądanego przepływu. Stabilne warunki pracy systemu filtracyjnego ułatwiają skuteczniejsze usuwanie zanieczyszczeń, co jest kluczowe dla uzyskania czystej wody.
Co więcej, zainstalowanie zaworu zwrotnego może przyczynić się do obniżenia kosztów eksploatacji systemów filtracyjnych. Ogranicza bowiem konieczność napraw oraz wymiany zużytych komponentów. Z tego względu, obecność zaworu zwrotnego w procesie filtracji wody jest niezbędna dla efektywnego funkcjonowania całej instalacji oraz jej właściwej konserwacji.
Jak działają instalacje wodne z zaworem zwrotnym 3/4?
Instalacje wodne z zaworem zwrotnym o średnicy 3/4 cala dostarczają jednokierunkowego przepływu wody, co ma kluczowe znaczenie dla stabilności oraz bezpieczeństwa całego systemu. Dzięki zastosowaniu mosiężnego grzybka, zawór skutecznie blokuje wodę w przypadku jej cofnięcia, co w efekcie chroni pompy i filtry przed potencjalnymi uszkodzeniami. Wykorzystanie takiego rozwiązania w:
- dystrybucji wody pitnej,
- ciepłej wody użytkowej,
- systemach centralnego ogrzewania
przyczynia się do minimalizacji ryzyka zawirowań i oporów, co znacząco poprawia efektywność pracy instalacji. Co więcej, zainstalowany zawór skutecznie ogranicza ryzyko skażenia wody, odcinając dostęp do ewentualnych zanieczyszczeń, zwłaszcza w systemach o zmiennym ciśnieniu. Montaż oraz eksploatacja zaworu zwrotnego o średnicy 3/4 cala przebiegają bezproblemowo, a standardowe gwinty sprawiają, że cały proces jest szybki, co przekłada się na znaczne oszczędności zarówno czasowe, jak i finansowe. Właściwie zainstalowany zawór gwarantuje długotrwałe oraz niezawodne funkcjonowanie systemów wodnych, co jest istotne w codziennym użytkowaniu. Dlatego przy wyborze odpowiedniego zaworu zwrotnego warto kierować się kryteriami związanymi z jakością oraz trwałością instalacji.
Jakie osiągi ma zawór zwrotny 3/4 w testach wytrzymałościowych?
Zawór zwrotny o średnicy 3/4 cala przeszedł intensywne testy wytrzymałościowe, które miały na celu sprawdzenie jego niezawodności w ekstremalnych warunkach. W trakcie badań oceniano jego odporność na maksymalne ciśnienie robocze dochodzące do:
- 25 barów,
- 30 barów.
Poza tym, zawór jest przystosowany do skrajnych temperatur – od -20°C do 100°C, a przez krótki okres może poradzić sobie z nawet 110°C. Dodatkowo analizowano cykle otwierania i zamykania, które osiągają imponującą liczbę ponad 1 000 000. Wyniki tych badań dowodzą, że zawór zwrotny 3/4 cala zachowuje swoje właściwości oraz funkcjonalność, co czyni go doskonałym wyborem dla różnorodnych instalacji.
Produkt spełnia normy:
- PN-EN 1074-3,
- PN-EN 12164.
Takie wyniki sprawiają, że jest niezastąpionym elementem w wielu systemach hydraulicznych, zapewniając długotrwałą i bezproblemową eksploatację.
Jak długo trwa żywotność zaworu zwrotnego 3/4?
Zawór zwrotny o średnicy 3/4 cala zwykle ma żywotność od 5 do 15 lat, chociaż w sprzyjających okolicznościach może działać znacznie dłużej. Na jego długość życia wpływa kilka istotnych czynników, a na czoło wysuwa się jakość użytych materiałów.
Na przykład, popularny mosiądz CW617N charakteryzuje się wysoką odpornością na korozję, co korzystnie wpływa na trwałość. Dodatkowo, warunki pracy, takie jak ciśnienie i temperatura medium, mają kluczowe znaczenie dla efektywności zaworu. Te urządzenia są poddawane rygorystycznym testom, które mogą obejmować nawet milion cykli otwierania i zamykania, co udowadnia ich solidność.
Aby wydłużyć czas eksploatacji zaworu, warto zadbać o regularną konserwację, na przykład poprzez wymianę uszczelek. Warto także rozważyć modele wyposażone w antywapienną konstrukcję, które ograniczają osadzanie kamienia, sprzyjając w ten sposób dłuższej użyteczności.
Dobrze dopasowany zawór do specyfiki konkretnej instalacji oraz wybór części zamiennych zgodnych z normami PN-EN są kluczowe dla maksymalnej efektywności. Użytkownicy powinni również na bieżąco monitorować warunki pracy systemu, co pozwala na wczesne dostrzeganie potencjalnych problemów i podejmowanie odpowiednich działań.
Jak przebiega montaż zaworu zwrotnego 3/4?
Montaż zaworu zwrotnego o średnicy 3/4 cala to zadanie, które można zrealizować samodzielnie, bez potrzeby posiadania zaawansowanych narzędzi. Zawór łączy się z instalacją przez gwinty, co umożliwia wykorzystanie różnorodnych połączeń – zarówno nakrętno-nakrętnych, jak i gwintów wewnętrznych oraz zewnętrznych o tym samym rozmiarze.
Przed przystąpieniem do montażu ważne jest, aby:
- sprawdzić, czy oznaczenie kierunku przepływu na zaworze odpowiada rzeczywistemu kierunkowi w Twojej instalacji wodnej,
- przygotować odpowiednie miejsce, gdzie planujesz zamontować zawór oraz odcinek, na którym będzie on mocowany,
- dobrze uszczelnić wszystkie połączenia; najlepiej sprawdzi się tu taśma teflonowa lub pakuła.
Proces montażu polega na nałożeniu zaworu na przewód. Należy uważać, aby nie uszkodzić gwintów. Po dokładnym dokręceniu warto sprawdzić szczelność zaworu – włącz instalację i obserwuj, czy nie ma przecieków. Jeśli zauważysz, że pojawiła się nieszczelność, koniecznie skontroluj uszczelnienie i w razie potrzeby dokonaj poprawek.
Zawór może być instalowany w różnych pozycjach, lecz najczęściej zaleca się umieszczenie go w pozycji pionowej, co sprzyja lepszemu działaniu. Prawidłowy montaż zaworu zwrotnego 3/4 cala zapewnia jego długotrwałe funkcjonowanie oraz efektywność w instalacjach wodociągowych.
W jakich pozycjach można montować zawór zwrotny 3/4?
Zawór zwrotny o średnicy 3/4 cala można montować na dwa sposoby: pionowo lub poziomo. Taka wszechstronność pozwala na lepsze dopasowanie do różnych configuracji instalacji wodnych.
Przy instalacji w orientacji pionowej, szczególnie w modelach z metalowym trzpieniem, zyskujemy dodatkowe korzyści. Wybór odpowiedniej pozycji montażu jest kluczowy dla efektywności zaworu. W ustawieniu pionowym działa on znacznie sprawniej, co bywa istotne w systemach, w których trzeba zmieniać kierunek przepływu.
Gdy decydujesz się na montaż poziomy, ważne jest unikanie typowych błędów, które mogą zaburzyć jego działanie. Nie zapomnij o kierunku przepływu, który zwykle jest wskazany na korpusie zaworu. Prawidłowe umiejscowienie nie tylko zwiększa efektywność, ale także przedłuża żywotność urządzenia, co ma ogromne znaczenie dla niezawodności systemów wodociągowych.
Niezależnie od wybranej metody montażu, nie zapominaj o zapewnieniu odpowiedniego uszczelnienia, które zmniejsza ryzyko przecieków i poprawia trwałość całej instalacji.

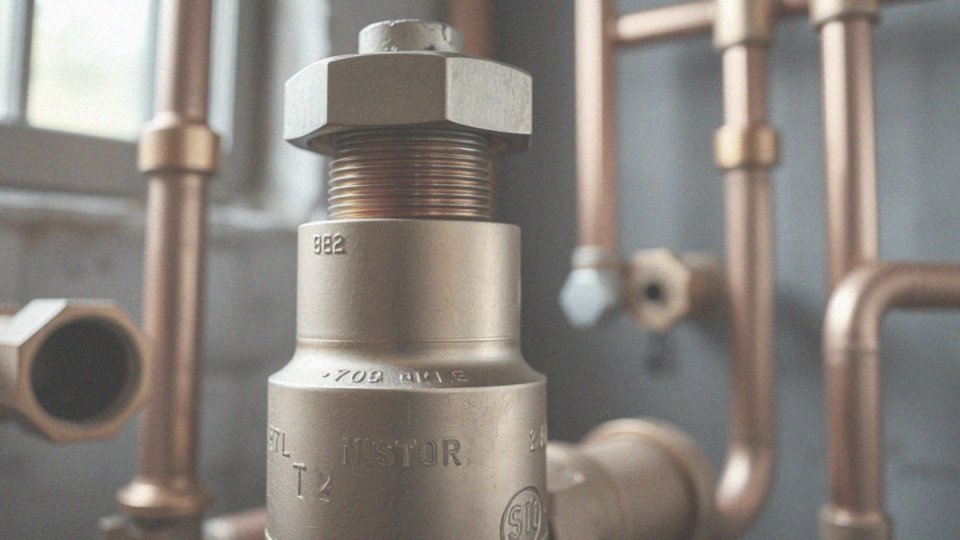

Jakie znaczenie ma rozmiar zaworu zwrotnego 3/4?
Rozmiar zaworu zwrotnego o średnicy 3/4 cala odgrywa fundamentalną rolę w efektywności instalacji wodnych. Oznacza on średnicę przyłącza gwintowanego, które musi być starannie dopasowane do rur w danym systemie. Odpowiedni wybór tego rozmiaru ma szczególne znaczenie zarówno przy dystrybucji wody pitnej, jak i w przypadku ciepłej wody użytkowej. Dzięki temu można zapewnić optymalny przepływ oraz zminimalizować straty ciśnienia.
Zawór o średnicy 3/4 cala, znany również jako DN20, pozwala na skuteczny przepływ, co jest kluczowe dla systemów ogrzewania podłogowego i centralnego. Błędny dobór rozmiaru zaworu może ograniczać przepływ wody, co w konsekwencji negatywnie wpłynie na wydajność całego systemu. W instalacjach filtracyjnych, niewłaściwe dopasowanie zaworu prowadzi do zatorów oraz obniżonej efektywności oczyszczania.
Wybór odpowiedniego rozmiaru zaworu zwrotnego jest więc istotny dla uniknięcia niepożądanych sytuacji, takich jak cofanie się zanieczyszczonej wody, które może uszkodzić filtry. Finalnie, zawór zwrotny o średnicy 3/4 cala jest kluczowym elementem wpływającym na trwałość i wydajność instalacji. Dlatego warto zwrócić szczególną uwagę na adekwatny wybór tego elementu, mając na uwadze specyfikacje dotyczące średnicy oraz zastosowania.
